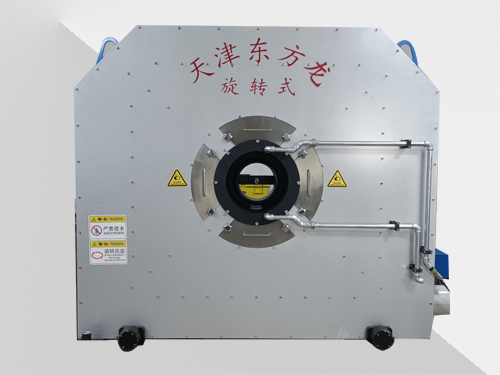

旋转式测径仪
旋转式测径仪

用途:对红热状态的高速线棒材、螺纹钢、方钢、扁钢等进行几何尺寸实时在线检测,并将检测结果实时传送到显示终端。当测量数据异常时,系统将发出声光报警。为轧钢提供智能化外型尺寸检测服务。
检测品种:棒线材、螺纹钢、方钢、扁钢
测量原理:激光扫描法;
测量方式:旋转式测量;
安装方式:吊装式或移动式

型号及技术参数:

型号

测量范围

允许偏差

安装位置

GDC-J350-JX

5-50mm

≤±0.015(圆、方、扁)±0.06(螺纹钢)

可在预精轧后、精轧后、减定径后

GDC-J360-JX

5-60 mm

≤±0.02(圆、方、扁)±0.06(螺纹钢)

GDC-J3100-JX

5-100mm

≤±0.02(圆、方、扁)

可在中轧或精轧后

GDC-J3150-JX

5-150mm

≤±0.03(圆、方、扁)

GDC-J2200-JX

5-200mm

≤±0.04(圆、方、扁)

GDC-J2300-JX

5-280mm

≤±0.06(圆、方、扁)

GDC-J2400-JX

5-360mm

≤±0.06(圆、方、扁)


整套设备标准配置:控制柜、测量车、电气控制箱、LED显示屏、冷却除尘系统及配套设施。
适应轧制速度:≤120m/s
适应轧制温度:≤1200℃
